知识科普-人造草皮足球场设计图纸分解和施工(含图纸)

文章出处:傲胜人造草 人气:-发表时间:2020-08-21

人造草皮独特的优点让它在生活应用中崭露头角,运动场就是一个最好案例,随着国家大力提倡体育强国政策下,足球场更是雨后春笋一般冒出来,无论是专业俱乐部还是学校、社区都修建人造草皮运动场,这也让不少投资者嗅到了商机,纷纷投资社会足球场。但是这些投资者很多都是其他行业转型过来的,第一次接触体育行业,对这个场地建设和人造草皮根本就不了解,不少客户跟我们反映说,他们看不懂场地的设计图纸和施工方案,那么今天借此机会跟大家科普一下场地的设计图纸和施工。



效果图


拿到设计图纸第一步就是确认场地的尺寸,因为厂家做设计图纸的时候都是根据你提供的场地尺寸,所以拿到之后先确认尺寸大小有没有问题。如上图:线外长宽尺寸是69x47m,线内长宽尺寸是65x45m,长度两边的缓冲区是2m,宽度两边的缓冲区是1m,角球点半径是1m,中圈半径是6m,禁区的尺寸是25.5x10m,点球点的距离是9m。

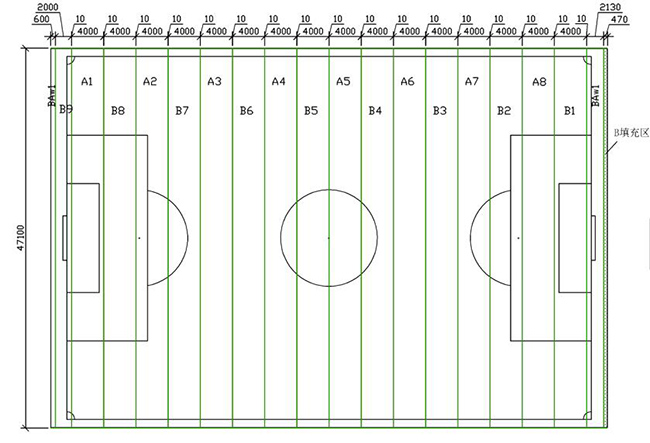

效果图


确认尺寸和设计无误之后,那么接下来就是按照图纸进行人造草皮铺装和施工,铺装施工前要清楚图纸上的内容,从上图看,草皮分为三种,分别是A、B、W,其中A为浅绿、B为深绿、W为白草,另外BAW1为三种草混合织。每卷草皮的规格都是4m宽,0.1m为草皮的搭接宽度,A1-A7都是浅绿色,B1-B8都是深绿色,这都比较容易理解的。这个图纸比较难理解的是BAW1和填充区这里,为什么说难理解呢?仔细看的话,可以看出来,两边B9和BAW1宽度是不够4m的,B9卷为了减少损耗分别做了2m宽的深绿色草和在BAW1做了0.6宽的草,所以B9卷草只有94.4㎡+28.26㎡=122.66㎡,而BAW1卷是由0.6m深绿+2.13m浅绿+1.27m白草组成,0.6m是用在左边铺设,2.13m是用在右边铺设,另外还多出0.47m宽的填充区, 这个填充区的面积是0.47x47.1m=22.137㎡,所以我们在设计的时候在A8卷增加多6米的长度,多出来24㎡来铺设填充区。然后就是白草功能线了,标准七人场地功能线是477m,面积58㎡,因为我们除了功能线之外白草部分还要切割出3个直径为0.2m的白点作为开球点和罚球点,功能线477m长,所以要裁剪出11条白线作为功能线。

最后是连接带和胶水,一般人造草皮厂家在设计图纸的时候都会设计进去,让客户自己在市场上购买或者让厂家搭配好一起发货,一般按照胶水用量是50米/桶(10kg)计算,当然这个还要根据施工师傅的使用习惯和环境气候等因素影响,所以会有所差异。我们标准的7人场地连接带大概在1200-1500m左右,所以胶水用量在24-30桶之间。所以整个图纸设计包括人造草皮、连接带、功能线、胶水等。施工的时候看清楚草卷的型号、不要裁剪错误而造成草坪铺设不够。
